레이저 용접기는 고밀도의 레이저 빔을 금속 접합부에 집중시켜 재료를 녹이고 연결하는 용접 장비입니다. 열을 필요한 부위에 집중할 수 있어 기존 용접 방식보다 열변형이 적고, 빠르고 정밀한 작업이 가능하다는 장점이 있습니다.
이 글에서는 레이저 용접기의 기본 작동 원리와 장비를 구성하는 주요 부품을 현장에서 이해하기 쉬운 기준으로 정리해보겠습니다.
레이저 용접기란 무엇인가?
레이저 용접기는 레이저 발진기에서 만들어진 고출력 빛을 광섬유와 용접 헤드를 통해 금속 표면에 집중시키는 장비입니다. 집중된 레이저 에너지가 접합 부위를 빠르게 가열하면 금속이 녹아 용융부가 형성되고, 이 부분이 식으면서 두 금속이 하나로 연결됩니다.
작업 조건과 재료에 따라 모재만 녹여 용접할 수도 있고, 용접 와이어를 함께 공급하여 틈새를 보완하거나 용접부의 형상을 조절할 수도 있습니다. 또한 아르곤이나 질소 같은 보호가스를 사용해 용접부의 산화와 오염을 줄입니다.
레이저 출력, 용접 속도, 초점 위치, 스캔 폭, 와이어 공급 속도와 같은 조건을 재질과 두께에 맞게 설정하는 것이 안정적인 용접 품질을 만드는 핵심입니다.
레이저 용접기의 기본 작동 원리
레이저 용접은 레이저 발진기에서 생성된 빛을 광섬유로 전달한 뒤, 용접 헤드 내부의 렌즈를 통해 접합 부위에 집중시키는 방식으로 작동합니다. 좁은 영역에 높은 에너지가 모이면 금속 표면이 빠르게 녹아 용융부가 만들어집니다.
작업자가 용접 헤드를 이동하면 용융부도 용접선을 따라 이동하고, 레이저가 지나간 자리는 빠르게 냉각되면서 두 금속이 연결됩니다. 용접 틈새가 있거나 용접부의 두께를 보완해야 할 때는 와이어 송급기를 이용해 용접 와이어를 함께 공급합니다.
이 과정에서 아르곤이나 질소 같은 보호가스를 사용하면 용융된 금속이 공기와 직접 접촉하는 것을 줄여 산화, 변색, 기공 발생을 억제하는 데 도움이 됩니다. 안정적인 결과를 얻으려면 레이저 출력뿐 아니라 용접 속도, 초점 위치, 스캔 폭, 보호가스 유량을 재질과 두께에 맞게 조절해야 합니다.
레이저 용접기의 주요 구성품
레이저 용접기는 레이저를 발생시키는 장치뿐 아니라 냉각기, 용접 헤드, 제어 시스템, 와이어 송급기, 보호가스 장치 등 여러 구성품이 함께 작동하는 시스템입니다. 각 구성품의 상태와 설정이 용접 품질에 직접적인 영향을 주기 때문에 기본적인 역할을 이해하는 것이 중요합니다.
레이저 발진기는 용접에 사용하는 레이저 빛을 만들어내는 핵심 장치입니다. 발진기에서 생성된 레이저는 광섬유를 통해 용접 헤드로 전달됩니다. 장비의 정격 출력은 용접 가능한 재질과 두께, 작업 속도에 영향을 줍니다.
1. 레이저 발진기
다만 출력이 높다고 해서 항상 좋은 용접 결과가 나오는 것은 아닙니다. 재질과 두께에 비해 출력이 지나치게 높으면 용접부가 과도하게 녹거나 변형될 수 있으므로, 용접 속도와 스캔 폭을 함께 조절해야 합니다.
2. 냉각기
레이저 발진기와 용접 헤드는 작동 중 열이 발생하기 때문에 냉각기를 이용해 일정한 온도로 관리합니다. 냉각이 불안정하면 출력 저하, 장비 경고, 용접 중단과 같은 문제가 발생할 수 있습니다.
현장에서는 냉각수의 수위와 오염 상태, 설정 온도, 호스 연결 상태를 정기적으로 확인해야 합니다. 냉각수는 장비 제조사가 권장하는 종류와 교체 주기를 따르는 것이 안전합니다.

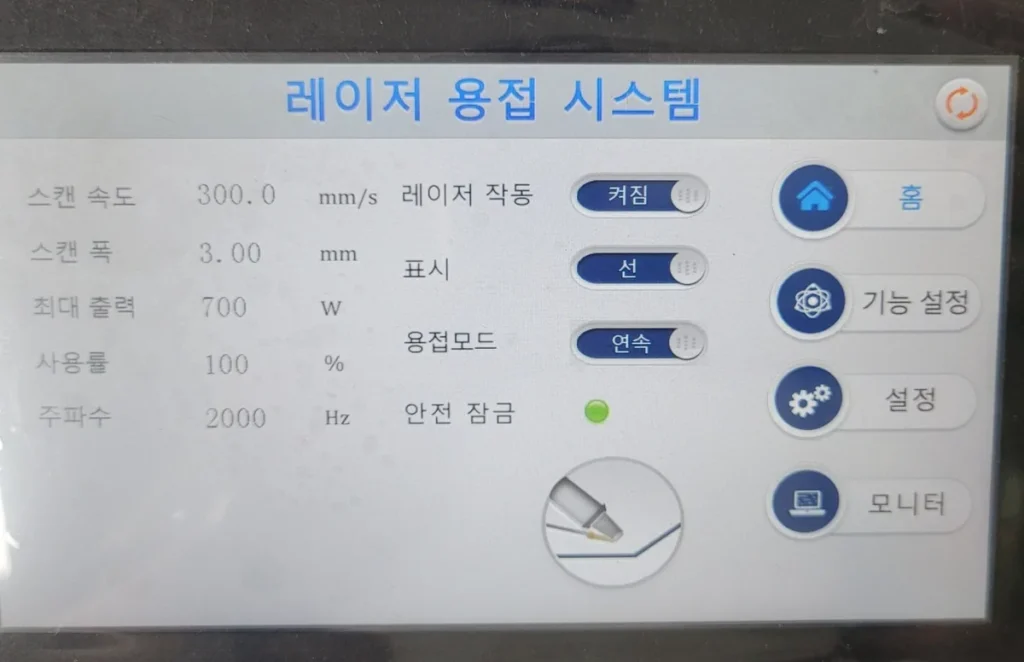

3. 제어 시스템
제어 시스템은 레이저 출력, 용접 속도, 스캔 폭, 주파수, 와이어 공급 속도 등 장비의 주요 조건을 설정하는 부분입니다. 작업자는 재질과 두께, 이음 형태에 맞춰 각 값을 조절합니다.
동일한 출력이라도 용접 속도와 스캔 폭에 따라 모재에 전달되는 열량이 달라질 수 있습니다. 용접 속도가 너무 느리면 과도한 용융과 변형이 발생할 수 있고, 너무 빠르면 용입 부족이나 융착 불량이 생길 수 있습니다.
처음 사용하는 재질이나 두께에서는 높은 출력으로 바로 작업하기보다 낮은 조건에서 시험 용접을 진행한 뒤, 결과를 확인하면서 단계적으로 조정하는 것이 안전합니다. 안정적인 조건이 확인되면 재질, 두께, 와이어 규격과 함께 기록해두는 것이 좋습니다.

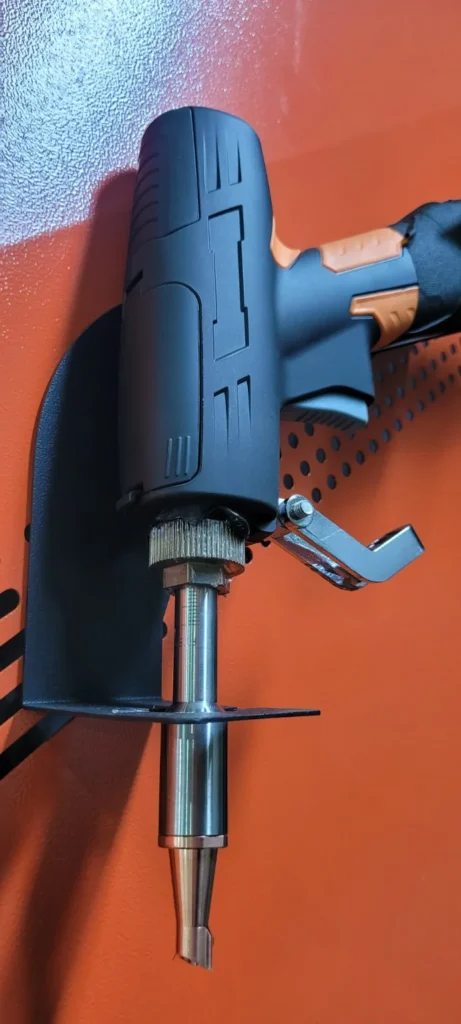

4. 레이저 용접건(용접 헤드)
레이저 용접건은 광섬유를 통해 전달된 레이저를 실제 작업 부위에 조사하는 장치입니다. 현장에서는 용접 헤드보다 용접건이라는 표현을 더 자주 사용합니다. 용접건 내부의 렌즈와 스캐너가 레이저의 초점과 조사 폭을 제어하며, 작업자는 용접선을 따라 용접건을 이동하면서 작업합니다.

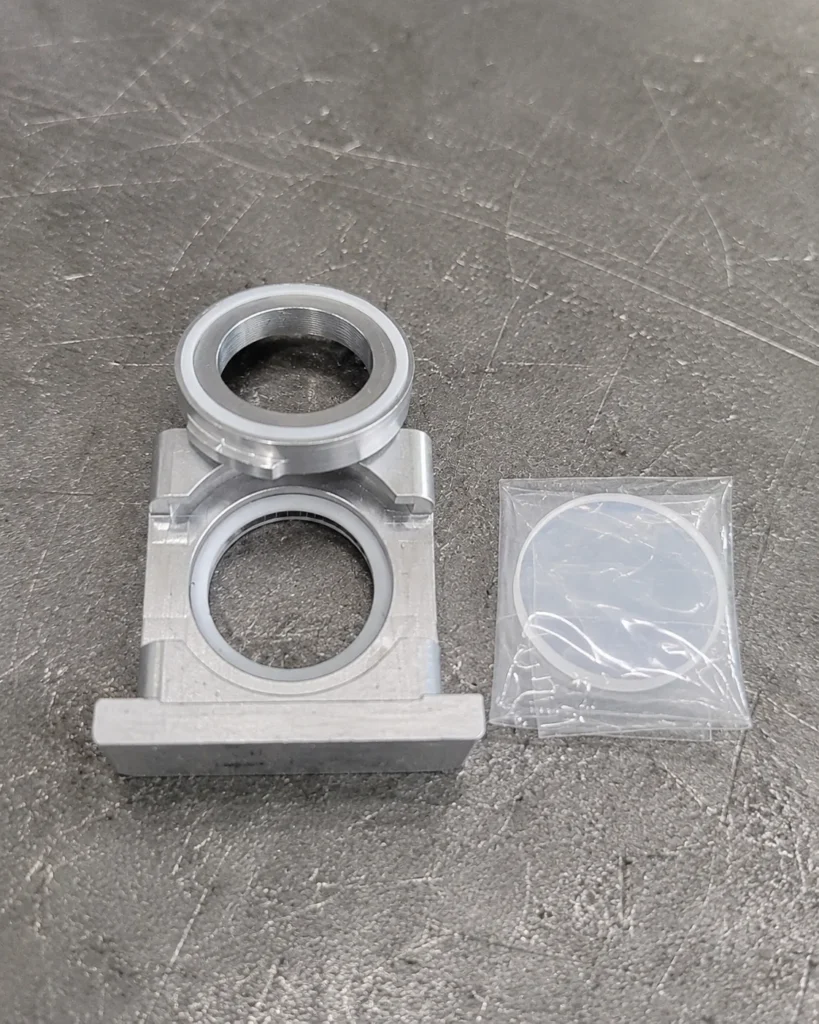

5. 보호렌즈
보호렌즈는 용접 과정에서 발생하는 스파크와 금속 증기, 먼지가 용접 헤드 내부의 주요 렌즈로 들어가는 것을 막아주는 소모품입니다. 보호렌즈가 오염되면 레이저 에너지 전달이 불안정해지고, 불꽃의 형태가 달라지거나 용접이 제대로 진행되지 않을 수 있습니다.
현장에서는 용접 불꽃이 평소와 다르거나 출력이 약해진 것처럼 느껴질 때 보호렌즈 상태를 먼저 확인하는 것이 좋습니다. 렌즈 표면에 검은 점, 얼룩, 그을음이 보이면 교체가 필요할 수 있습니다.
보호렌즈를 점검하거나 교체할 때는 장비 전원을 차단하고, 깨끗한 환경에서 작업해야 합니다. 렌즈 표면을 손으로 직접 만지거나 먼지가 많은 장소에서 장시간 노출하면 오염 가능성이 커집니다.
실제 현장에서도 보호렌즈 오염으로 인해 불꽃이 비정상적으로 변하고 용접이 진행되지 않았던 사례가 있었습니다. 보호렌즈를 확인하고 교체한 뒤 정상적인 용접 상태로 회복되었습니다.

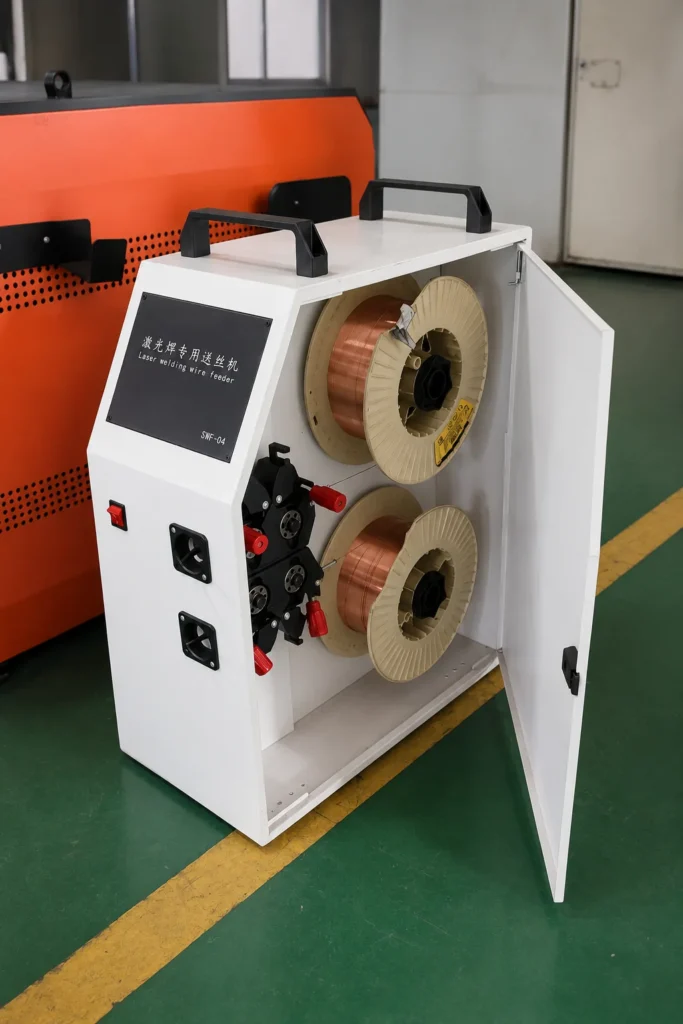

6. 와이어 송급기
와이어 송급기는 용접부에 용접 와이어를 일정한 속도로 공급하는 장치입니다. 모재 사이에 틈이 있거나 용접 비드의 높이와 폭을 보완해야 할 때 사용합니다.
와이어 공급 속도가 너무 빠르면 와이어가 충분히 녹지 않거나 용접부에 밀려 쌓일 수 있습니다. 반대로 너무 느리면 틈새를 충분히 채우지 못해 용접부가 꺼지거나 불균일하게 형성될 수 있습니다.
와이어 규격과 재질은 모재와 작업 조건에 맞게 선택해야 하며, 송급 롤러와 가이드 튜브의 상태도 확인해야 합니다. 와이어가 걸리거나 흔들리면 용접 비드가 일정하지 않게 형성될 수 있습니다.
싱글 와이어와 더블 와이어 방식은 공급되는 와이어의 수와 용착량에서 차이가 있습니다. 더블 와이어는 넓은 틈새나 많은 용착량이 필요한 작업에 유리하지만, 장비 출력과 용접 조건을 고려해야 합니다.

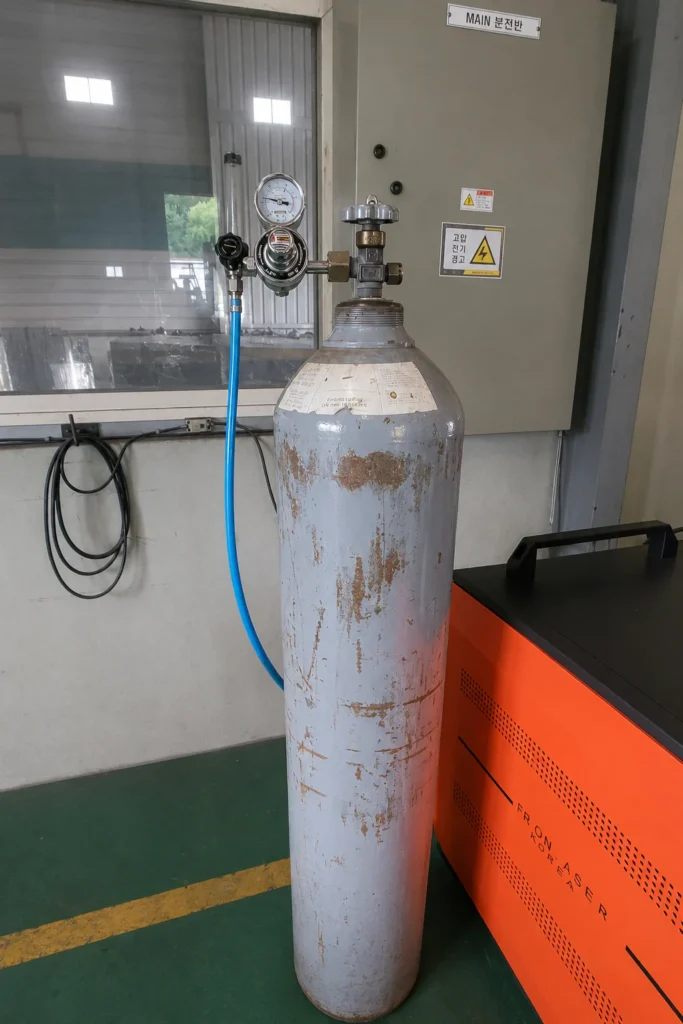

7. 아르곤 보호가스 장치
레이저 용접에서는 용융된 금속이 공기와 직접 접촉하는 것을 줄이기 위해 보호가스를 사용합니다. 보호가스는 용접부의 산화와 변색을 줄이고, 용접 비드가 안정적으로 형성되도록 돕는 역할을 합니다.
저희 현장에서는 장비 공급사로부터 아르곤 가스를 사용할 때 용접 품질이 가장 안정적이라는 설명을 들었으며, 실제 작업에서도 아르곤 가스를 기본 보호가스로 연결하여 사용하고 있습니다.
아르곤 가스를 사용하면 용접부 주변을 안정적으로 보호할 수 있고, 용접 중 발생할 수 있는 산화와 변색을 줄이는 데 도움이 됩니다. 특히 용접 외관과 품질이 중요한 작업에서는 보호가스의 공급 상태가 결과에 큰 영향을 줄 수 있습니다.
작업 전에는 아르곤 가스통의 잔량, 압력 조절기, 유량계, 호스 연결 상태를 확인해야 합니다. 호스가 꺾이거나 연결부에서 누출이 발생하면 설정한 가스가 용접건까지 충분히 공급되지 않을 수 있습니다.
또한 가스 유량이 지나치게 낮으면 보호 효과가 떨어지고, 반대로 너무 높으면 용접부 주변의 흐름이 불안정해질 수 있으므로 장비와 작업 조건에 맞는 유량을 유지하는 것이 중요합니다.
현재까지 저희 현장에서는 아르곤 가스를 사용했을 때 용접부의 외관과 작업 안정성이 가장 만족스러웠기 때문에 다른 보호가스보다 아르곤을 우선적으로 사용하고 있습니다.
레이저 용접기 작업 전 확인사항
레이저 용접기를 사용하기 전에는 장비의 출력 조건뿐 아니라 냉각수, 보호렌즈, 아르곤 가스, 와이어 공급 상태를 함께 확인해야 합니다. 어느 한 부분에 문제가 있어도 용접 품질이 떨어지거나 작업이 중단될 수 있습니다.
특히 보호렌즈 오염, 냉각수 부족, 가스 호스 꺾임, 와이어 송급 불량은 현장에서 비교적 자주 확인해야 하는 항목입니다. 작업 전에 간단한 시험 용접을 진행하고 불꽃의 형태와 용접 비드 상태를 확인하면 장비 이상을 조기에 발견하는 데 도움이 됩니다.
레이저 용접은 높은 에너지를 사용하는 작업이므로 보호안경과 보호장갑 등 안전장비를 반드시 착용하고, 레이저가 사람이나 반사체를 향하지 않도록 주의해야 합니다.
마무리
레이저 용접기는 발진기, 냉각기, 제어 시스템, 용접건, 보호렌즈, 와이어 송급기, 아르곤 보호가스 장치가 함께 작동하는 장비입니다. 각 구성품의 역할을 이해하고 작업 전 상태를 점검하면 보다 안정적인 용접 품질을 유지할 수 있습니다.
앞으로 라젠텍에서는 실제 현장에서 사용하는 레이저 용접기의 설정 방법, 재질과 두께별 용접 조건, 보호렌즈 오염 사례, 와이어 사용 방법과 실제 용접 사례를 차례로 정리해보겠습니다.
