레이저 용접기는 장비를 작업장에 배치하는 것만으로 바로 사용할 수 있는 설비가 아닙니다. 안정적인 운전을 위해서는 장비 사양에 맞는 전원과 접지, 냉각수 상태, 아르곤 가스 연결, 와이어 송급기 설치 상태를 순서대로 점검해야 합니다. 이번 글에서는 저희 현장에서 사용하는 레이저 용접기를 기준으로 설치 전 확인사항과 기본 연결 과정을 정리해 보겠습니다.
1. 설치 전 작업 공간 확인
레이저 용접기를 설치할 때는 먼저 장비를 안전하게 배치할 수 있는 작업 공간을 확보해야 합니다. 바닥이 평평하고 장비의 무게를 안정적으로 지지할 수 있는지 확인하고, 본체 주변에는 점검과 유지보수를 위한 여유 공간을 두는 것이 좋습니다.
레이저 용접 중에는 불꽃과 금속 스패터가 발생할 수 있으므로 장비 주변의 종이, 천, 기름 등 가연성 물질을 제거해야 합니다. 또한 용접 연기와 가스를 배출할 수 있도록 작업장의 환기 상태와 집진 설비도 함께 점검해야 합니다.

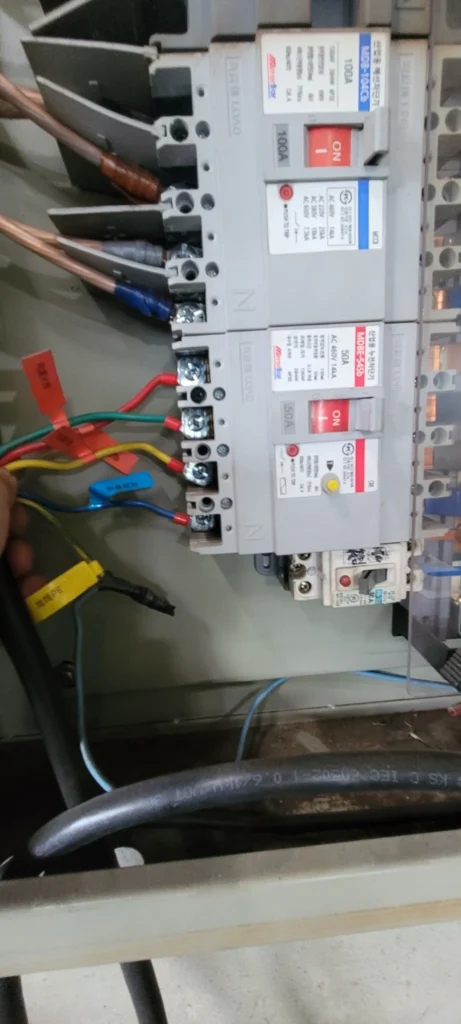

2. 전원과 접지 점검
레이저 용접기를 설치하기 전에는 장비 명판과 제조사 사양서를 확인하여 필요한 전압과 전원 용량을 먼저 점검해야 합니다. 장비 사양과 맞지 않는 전원을 연결하면 알람이 발생하거나 내부 부품이 손상될 수 있으므로 임의로 연결해서는 안 됩니다.
전원 연결에는 장비에 맞는 차단기와 전용 전원선을 사용하고, 접지 상태도 반드시 확인해야 합니다. 접지가 불안정하면 감전 위험과 장비 오작동의 원인이 될 수 있으므로 전기 연결 작업은 자격을 갖춘 전기 기술자가 진행하는 것이 안전합니다.

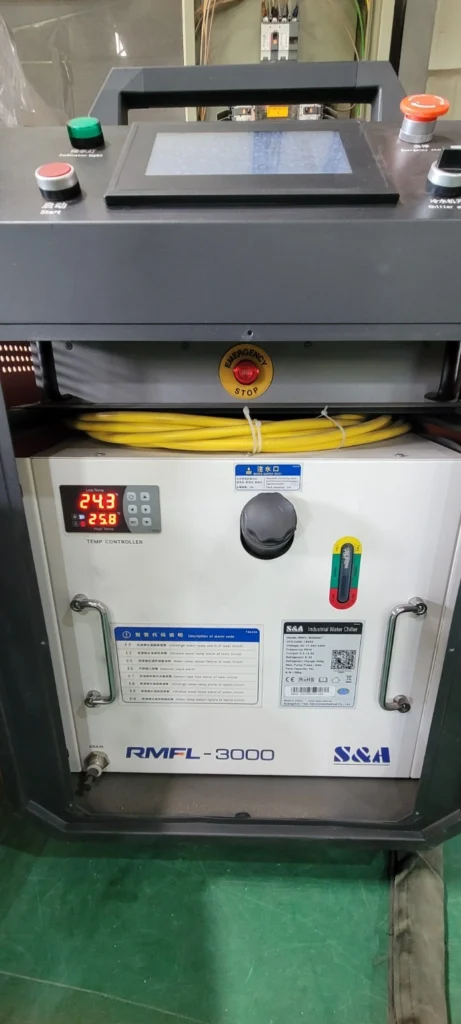

3. 냉각수와 냉각기 점검
레이저 용접기는 작동 중 발생하는 열을 냉각수로 제어하므로, 전원을 켜기 전에 냉각수의 수위와 상태를 반드시 확인해야 합니다. 냉각수가 부족하거나 오염된 상태로 장비를 가동하면 레이저 소스와 용접건의 온도가 상승하여 알람이나 장비 고장의 원인이 될 수 있습니다.
냉각수는 장비 제조사가 권장하는 증류수 또는 정제수를 사용하고, 주입구와 배수구가 정확하게 연결되어 있는지 확인해야 합니다. 냉각수 호스가 꺾이거나 눌리지 않았는지, 연결부에서 누수가 발생하지 않는지도 함께 점검합니다.
냉각기를 작동한 후에는 설정 온도와 실제 온도, 순환 상태, 경고 표시를 확인해야 합니다. 냉각수 교체 주기와 적정 온도는 장비별로 다를 수 있으므로 반드시 해당 장비의 사용 설명서와 제조사 기준을 우선해야 합니다.

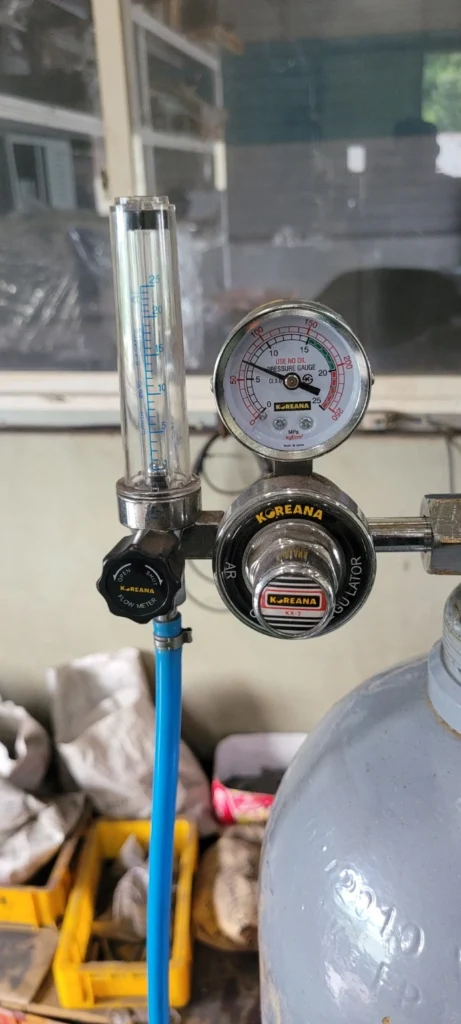

4. 아르곤 가스 연결과 누설 점검
레이저 용접에서는 용접부를 공기와 차단하고 산화를 줄이기 위해 아르곤 가스를 사용합니다. 가스통은 넘어지지 않도록 체인이나 고정 장치로 단단히 고정하고, 조정기와 압력계가 정상적으로 장착되어 있는지 확인해야 합니다.
가스 호스를 연결할 때는 연결부가 느슨하지 않은지 확인하고, 호스가 꺾이거나 손상된 부분은 없는지 점검합니다. 연결을 마친 뒤에는 밸브를 천천히 열고 비눗물 등을 이용해 연결부에서 가스가 새는지 확인하는 것이 안전합니다.
가스 유량은 재질, 용접 조건, 노즐 크기에 따라 달라질 수 있으므로 처음부터 과도하게 설정하지 말고 시험 용접을 통해 조절해야 합니다. 사용 후에는 반드시 가스통 밸브를 잠그고 배관 내부에 남은 압력도 확인합니다.
5. 와이어 송급기 설치와 송급 상태 점검

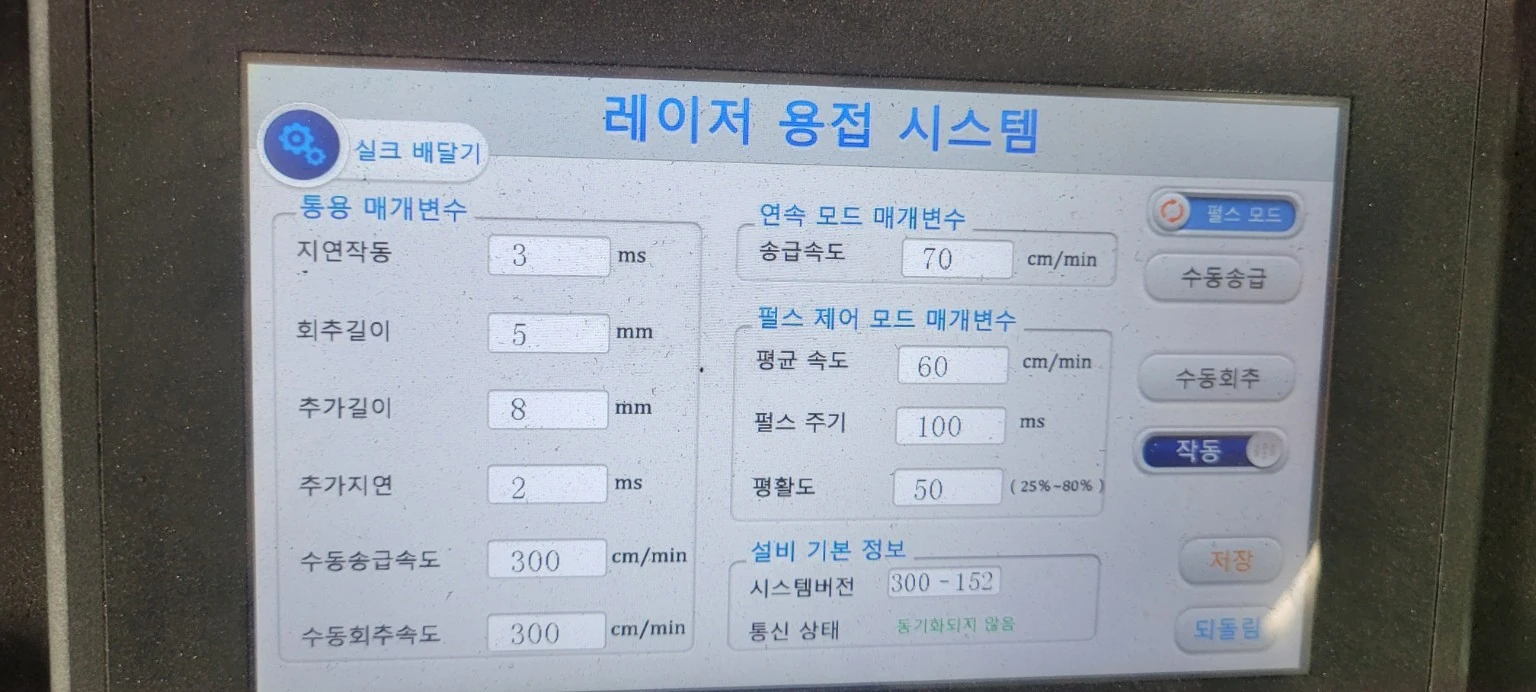

시스템 제어기 오른쪽의 수동송급 버튼을 누르면 용접을 시작하지 않고 와이어만 공급할 수 있습니다. 이때 노즐 끝에서 와이어가 일정한 속도로 나오는지 확인하고, 와이어 송급장치 내부의 롤러도 끊김 없이 일정하게 회전하는지 함께 점검합니다.
롤러가 회전하는데 와이어가 나오지 않거나 중간에 미끄러지는 경우에는 롤러 압력이 너무 약하지 않은지, 와이어 규격과 롤러 홈이 맞는지 확인해야 합니다. 반대로 롤러 압력이 지나치게 강하면 와이어가 눌리거나 변형될 수 있습니다. 더블 와이어 송급장치는 두 개의 롤러와 두 가닥의 와이어가 동시에 균일하게 움직이는지도 확인합니다.
롤러가 멈칫거리거나 한쪽만 회전하는 경우에는 와이어 릴의 장력, 송급 호스의 꺾임, 가이드 튜브와 용접 팁의 막힘, 롤러 주변 이물질을 순서대로 점검합니다. 회전 중인 롤러에는 손가락이나 공구를 가까이 대지 말고, 내부 조정이나 청소는 장비를 정지한 뒤 제조사 사용 설명서에 따라 진행해야 합니다.
6. 용접건·노즐·보호렌즈 점검
장비를 가동하기 전에는 용접건과 케이블, 노즐의 체결 상태를 확인해야 합니다. 용접건 케이블이나 광섬유 라인이 심하게 꺾이거나 눌리면 내부 손상이나 출력 불안정의 원인이 될 수 있으므로 자연스러운 곡선을 유지하도록 배치합니다.
노즐과 용접 팁은 작업에 사용하는 와이어 규격과 맞는지 확인하고, 끝부분에 스패터나 이물질이 붙어 있으면 제거해야 합니다. 노즐이 느슨하거나 손상된 상태에서는 보호가스가 일정하게 분사되지 않아 용접 품질이 불안정해질 수 있습니다.
보호렌즈는 레이저 광학계를 스패터와 먼지로부터 보호하는 소모품입니다. 렌즈에 오염, 그을음, 균열이 있으면 레이저 출력이 약해지거나 불꽃이 비정상적으로 변하고 용접이 제대로 진행되지 않을 수 있습니다. 렌즈를 확인하거나 교체할 때는 장비 전원을 끄고 주변 먼지가 내부로 들어가지 않도록 주의해야 합니다.
7. 전원 투입 후 초기 작동 점검
전원, 냉각수, 아르곤 가스, 와이어 송급기 연결을 모두 확인한 뒤 장비의 전원을 투입합니다. 전원을 켠 직후에는 바로 용접을 시작하지 말고 제어기 화면에 경고나 알람이 표시되는지 먼저 확인해야 합니다.
냉각기가 정상적으로 작동하는지 확인하고, 냉각수 온도와 순환 상태가 안정될 때까지 기다립니다. 시스템 제어기에는 레이저 소스, 냉각기, 와이어 송급기 등의 통신 상태가 정상으로 표시되는지도 확인합니다. 통신 오류나 온도 경고가 나타나면 임의로 용접을 진행하지 말고 연결 상태와 장비 설명서를 점검해야 합니다.
다음으로 용접건의 적색 가이드광이 정상적으로 표시되는지 확인하고, 아르곤 가스가 노즐을 통해 일정하게 분사되는지 점검합니다. 시스템 제어기의 수동송급 기능을 사용해 와이어 송급장치의 롤러가 정상적으로 회전하는지, 와이어가 노즐 끝에서 일정하게 나오는지도 다시 확인합니다.
모든 기능이 정상적으로 작동하면 실제 작업물과 유사한 시험편을 준비해 낮은 조건에서 시험 용접을 진행합니다. 시험 용접 중에는 불꽃 상태, 와이어 공급, 가스 분사, 용접 비드와 용입 상태를 확인한 뒤 작업 조건을 단계적으로 조정합니다.
8. 설치 완료 최종 체크리스트
- ☐ 장비가 평평하고 안정적인 장소에 설치되었는가
- ☐ 전원 전압·차단기·접지 상태를 확인했는가
- ☐ 냉각수 수위와 순환 상태가 정상인가
- ☐ 냉각수 호스 연결부에 누수가 없는가
- ☐ 아르곤 가스통과 호스가 안전하게 연결되었는가
- ☐ 와이어 송급 롤러가 정상적으로 회전하는가
- ☐ 와이어가 노즐 끝에서 일정하게 나오는가
- ☐ 용접건·노즐·보호렌즈 상태가 정상인가
- ☐ 제어기 화면에 경고나 알람이 없는가
레이저 용접기 설치는 장비를 배치하고 전원을 연결하는 것으로 끝나는 작업이 아닙니다. 전원과 접지, 냉각수, 아르곤 가스, 와이어 송급 상태를 순서대로 확인해야 장비 고장을 줄이고 안정적인 용접 품질을 확보할 수 있습니다.
장비마다 전원 사양과 연결 방식, 냉각 조건이 다를 수 있으므로 실제 설치 시에는 해당 장비의 사용 설명서와 제조사 기준을 우선해야 합니다. 설치가 완료된 뒤에는 바로 본 작업을 시작하지 말고 시험편으로 작동 상태와 용접 결과를 충분히 확인하는 것이 안전합니다.
