레이저 용접에서 초점 위치가 어긋나면 레이저 조사점과 와이어 공급 위치가 맞지 않아 용접 상태가 불안정해질 수 있습니다. 이번 글은 실제 작업 중 더블 와이어 전용 노즐을 사용하던 과정에서 레이저 초점이 노즐 중심보다 오른쪽으로 치우친 것을 확인하고, 초점 위치를 다시 교정했던 현장 사례를 정리한 내용입니다. 특정 증상의 원인을 초점 하나로 단정하기보다는, 현장에서 어떤 상태를 확인하고 어떻게 점검했는지를 중심으로 살펴보겠습니다.
1. 레이저 용접에서 초점 위치가 중요한 이유
레이저 용접은 레이저 조사점과 와이어가 공급되는 위치가 서로 맞아야 안정적인 용접을 진행하기 쉽습니다. 특히 더블 와이어를 사용하는 경우에는 두 가닥의 와이어가 모이는 위치와 레이저가 조사되는 위치를 함께 확인해야 합니다. 초점이 한쪽으로 치우치면 열이 전달되는 위치와 와이어 공급 위치가 어긋날 수 있어 비드 형상이나 융착 상태가 달라질 수 있습니다. 따라서 작업 전에 노즐 중심과 레이저 조사점의 위치를 확인하는 과정이 중요합니다.
2. 현장에서 확인한 초점 치우침 상태

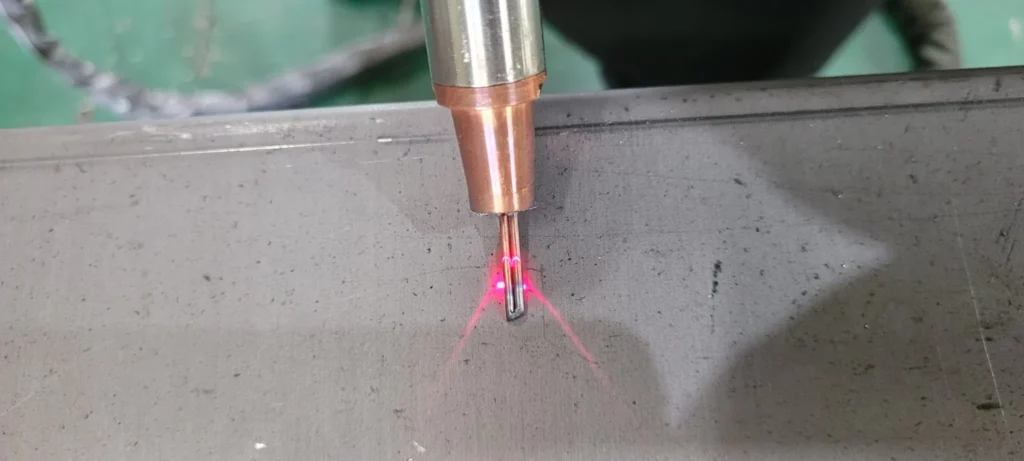

작업 중 노즐 끝과 와이어 위치를 확인했을 때 레이저 조사점이 노즐 중심보다 오른쪽으로 치우쳐 있는 상태를 확인했습니다. 겉으로는 와이어가 정상적으로 공급되는 것처럼 보여도 레이저 조사점이 한쪽으로 벗어나 있으면 실제 용접부에 전달되는 열의 위치가 달라질 수 있습니다. 현장에서는 이 상태를 그대로 작업하기보다 초점 위치를 다시 확인하고 조정하는 것이 필요하다고 판단했습니다.
3. 더블 와이어와 레이저 조사점 위치 확인
더블 와이어를 사용할 때는 두 가닥의 와이어가 모이는 위치와 레이저 조사점이 서로 맞는지 함께 확인했습니다. 와이어 자체가 정상적으로 공급되더라도 레이저 조사점이 한쪽으로 치우쳐 있으면 용접부에 에너지가 전달되는 위치가 달라질 수 있습니다. 특히 노즐 중심을 기준으로 레이저 조사점과 와이어가 만나는 위치를 눈으로 확인하면서 좌우 편차가 없는지 점검하는 것이 중요했습니다.
4. 초점이 어긋났을 때 나타난 용접 상태
초점이 오른쪽으로 치우친 상태에서는 용접 비드가 일정하지 않거나 일부 구간의 융착 상태가 고르게 나오지 않는 모습이 확인됐습니다. 다만 이런 결과가 초점 위치 하나만의 영향이라고 단정할 수는 없습니다. 용접건 각도, 작업 속도, 와이어 공급 위치 등 여러 조건이 함께 영향을 줄 수 있기 때문에 현장에서는 초점 상태를 포함해 관련 조건을 하나씩 점검하는 방식으로 확인했습니다.
5. 레이저 초점 교정 과정

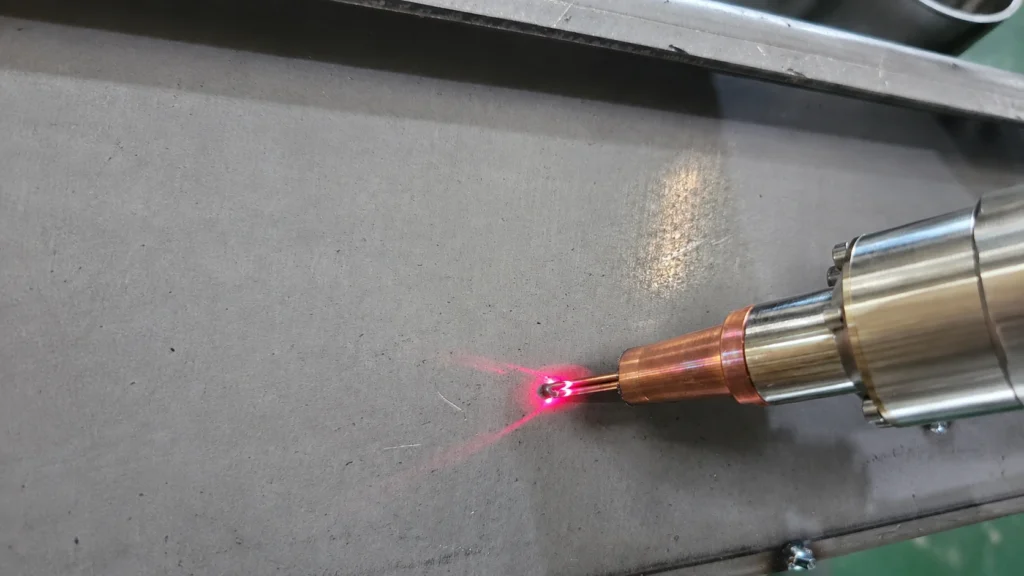

초점 교정은 노즐 중심과 더블 와이어가 모이는 위치를 기준으로 레이저 조사점이 한쪽으로 치우치지 않도록 맞추는 방식으로 진행했습니다. 조사점을 조금씩 조정하면서 좌우 위치를 확인했고, 레이저와 와이어가 만나는 지점이 자연스럽게 맞도록 교정했습니다. 조정 후에는 바로 작업을 진행하기보다 조사점 위치를 다시 확인해 초점이 정상 범위에 들어왔는지 점검했습니다.
6. 초점 교정 후 확인해야 할 부분
초점을 교정한 뒤에는 조사점 위치만 보고 끝내지 않고 실제 용접 전에 와이어 공급 상태와 노즐 중심, 레이저 조사점이 서로 자연스럽게 맞는지 다시 확인했습니다. 또한 시험 용접을 통해 비드가 한쪽으로 치우치지 않는지, 융착 상태가 이전보다 안정적으로 나오는지도 함께 살펴봤습니다. 초점 교정은 한 번의 조정으로 끝내기보다 실제 용접 결과와 함께 확인하는 과정이 중요했습니다.
7. 현장에서 정리한 점검 순서
더블 와이어 레이저 용접에서 초점 이상이 의심될 때는 한 가지 조건만 바로 조정하기보다 노즐 중심, 와이어 공급 위치, 레이저 조사점, 용접건 각도, 시험 용접 결과를 순서대로 확인하는 것이 도움이 됐습니다. 특히 조사점이 한쪽으로 치우쳐 있는지 먼저 확인하고, 교정 후에는 실제 비드와 융착 상태가 안정적으로 나오는지 다시 점검했습니다. 이번 내용은 저희 공장에서 확인한 작업 사례를 기준으로 정리한 것이며, 장비 구조와 용접 조건에 따라 점검 방법은 달라질 수 있습니다.
