이번 작업은 PO철판 3T로 제작한 전장박스 빗물받이 부위를 레이저 용접한 현장 사례입니다. 처음부터 1.6mm 더블 와이어와 전용 노즐을 사용했습니다. 한 손으로 촬영하고 다른 손으로 용접하는 과정에서 용접건 각도가 흔들려 일부 구간이 충분히 융착되지 않았고, 점검 과정에서 레이저 초점이 오른쪽으로 치우친 것도 확인했습니다. 이후 초점을 교정하고 미융착 구간은 TIG 용접으로 보완해 작업을 마무리했습니다.

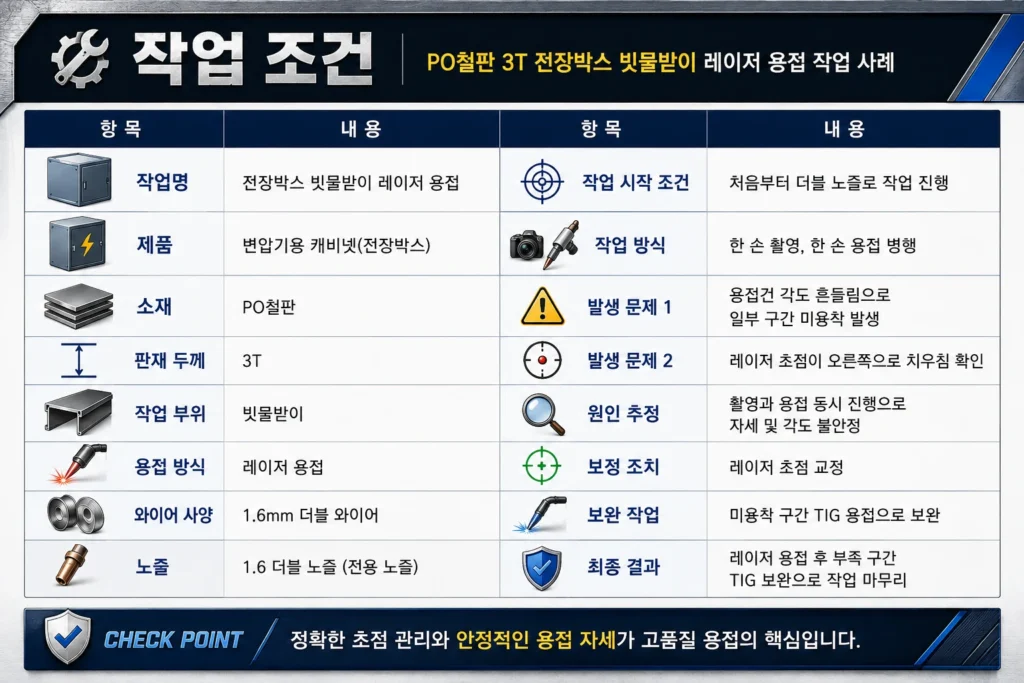

1. 작업 조건
2. 레이저 용접 작업 과정
PO철판 3T 빗물받이 접합부에 1.6mm 더블 와이어를 공급하며 레이저 용접을 진행했습니다. 한 손으로 촬영하고 다른 손으로 용접건을 잡은 상태라 용접건 각도를 일정하게 유지하기 어려웠고, 일부 구간에서는 충분한 융착이 이루어지지 않았습니다.

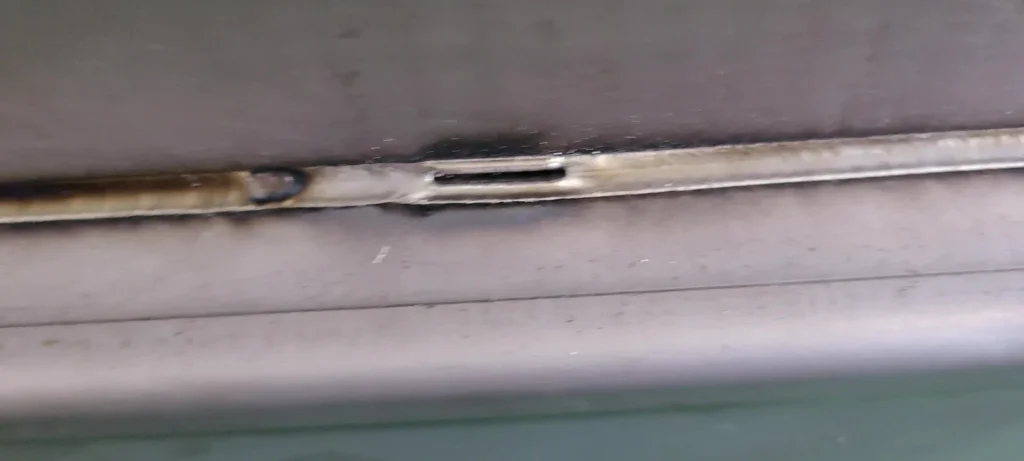

3. 미융착 구간 확인과 원인 점검
용접 후 비드와 접합부의 표면 상태를 확인한 결과, 일부 구간에서 모재와 용접부가 충분히 이어지지 않은 모습이 확인됐습니다. 촬영을 병행하면서 용접건 각도가 흔들린 점과 레이저 초점이 오른쪽으로 치우쳐 있던 점이 함께 영향을 준 것으로 판단했습니다. 다만 이번 내용은 현장에서 확인한 표면 상태를 기준으로 정리한 사례이며, 미융착의 원인을 한 가지로 단정한 것은 아닙니다.

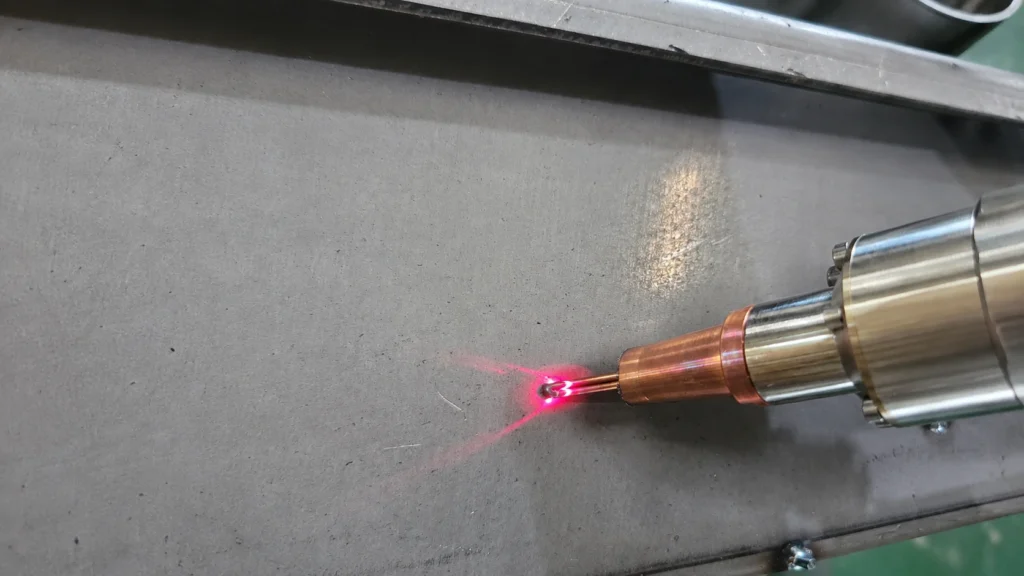

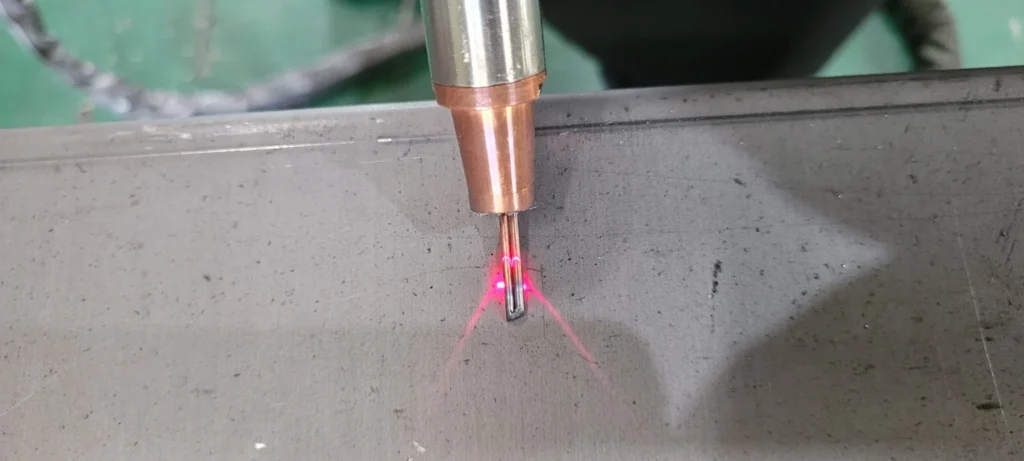

4. 레이저 초점 점검과 교정
초점 상태를 점검한 결과, 레이저 조사점이 노즐 중심을 기준으로 오른쪽에 치우쳐 있었습니다. 레이저와 더블 와이어가 만나는 위치가 어긋나면 용접 상태가 불안정해질 수 있어 조사점이 중앙에 오도록 초점을 교정했습니다. 교정 후에는 레이저 위치와 와이어 공급 방향이 정상적으로 맞는지 다시 확인했습니다.

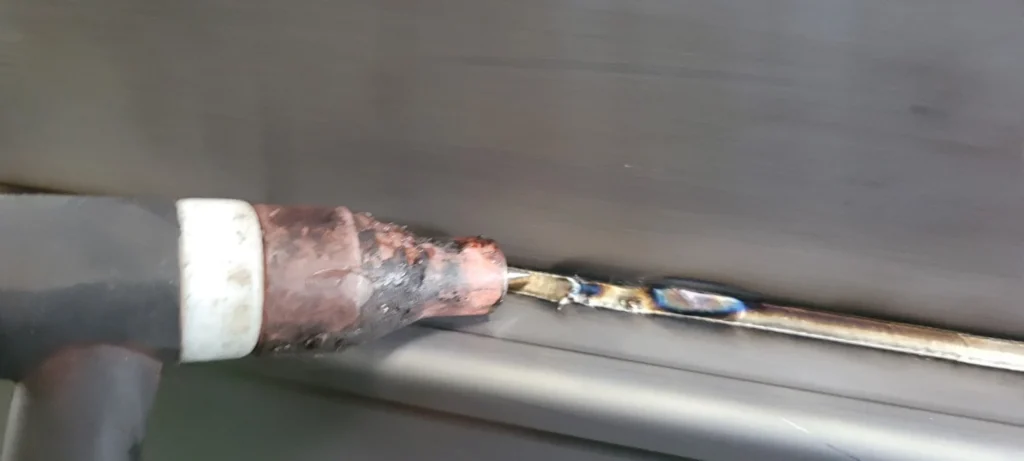

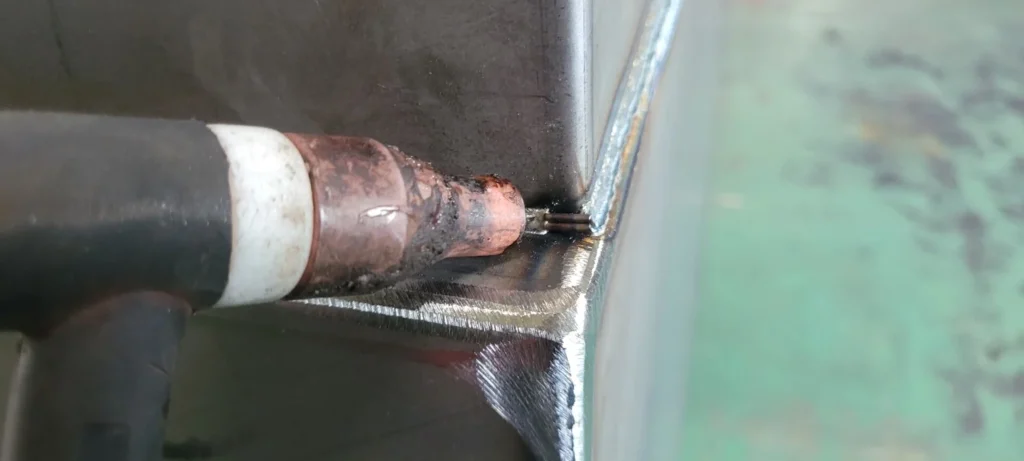

5. TIG 용접 보완 작업
미융착이 확인된 구간은 레이저 용접으로 다시 진행하지 않고 TIG 용접으로 보완했습니다. 보완 작업에서는 기존 용접부와 모재가 자연스럽게 이어지도록 상태를 확인하면서 필요한 부분만 추가 용접했습니다. 이번 작업은 레이저 용접 결과를 점검한 뒤 부족한 구간을 다른 공정으로 보완한 현장 사례입니다.

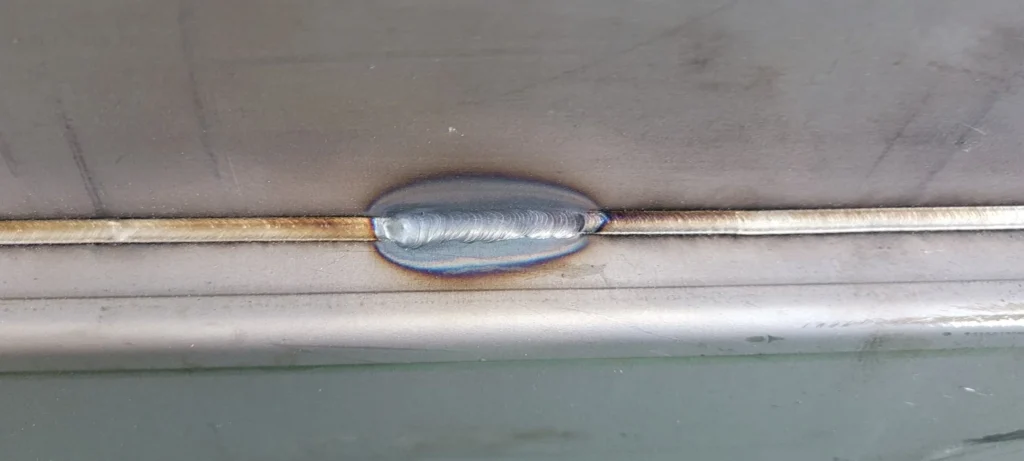

6. 작업 결과 및 현장 정리
초점 교정과 TIG 보완 작업을 마친 뒤 빗물받이 접합부의 외관과 연결 상태를 다시 확인했습니다. 이번 사례에서는 촬영을 병행한 작업 자세와 초점 치우침을 용접 상태에 영향을 준 요인으로 추정했습니다. 레이저 용접 후에는 비드 외관만 보지 않고 미융착 여부와 초점 상태를 함께 점검하는 과정이 중요했습니다. 이 내용은 해당 작업 조건에서 확인한 현장 기록이며, 모든 소재와 장비에 동일하게 적용되는 기준은 아닙니다.
