레이저 용접기에는 레이저 빛을 정리하고, 방향을 바꾸고, 용접점에 모아주며, 내부 광학계를 보호하는 여러 종류의 렌즈가 사용됩니다. 현장에서는 보통 시준렌즈, 반사렌즈, 초점렌즈, 보호렌즈로 구분해서 부르며, 각 렌즈의 상태가 용접 품질과 장비 안정성에 직접 영향을 줄 수 있습니다.
1. 레이저 용접기 렌즈는 어떤 역할을 할까?

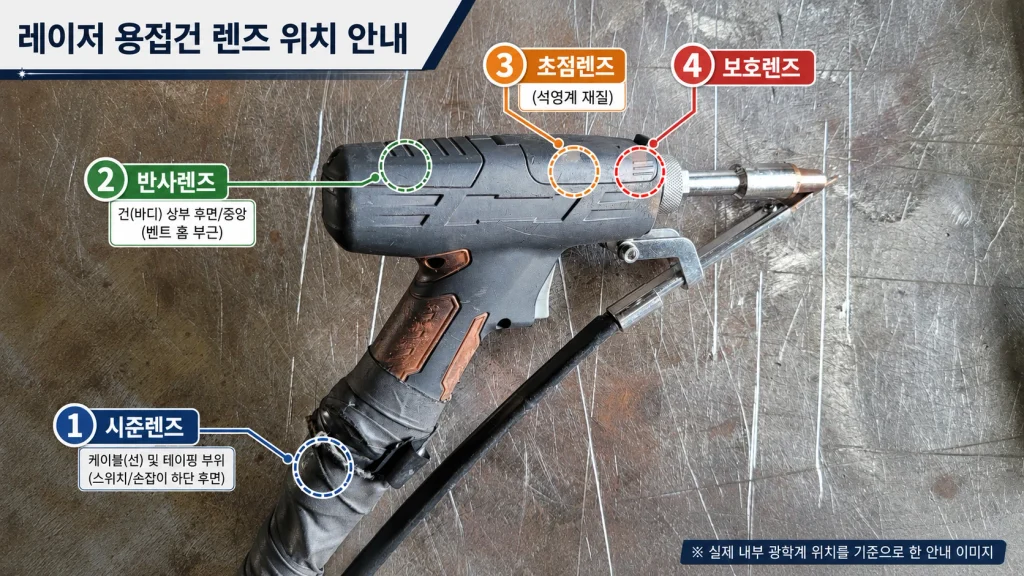

레이저 소스에서 나온 빛은 용접건 내부의 광학계를 지나면서 순서대로 정리되고 방향이 조정된 뒤, 최종적으로 용접점에 집중됩니다. 이 과정에서 시준렌즈는 퍼지는 레이저 빛을 정리하고, 반사렌즈는 빛의 진행 방향을 바꾸며, 초점렌즈는 레이저를 용접점에 모아주는 역할을 합니다. 보호렌즈는 가장 앞쪽에서 스패터 같은 오염물이 내부 광학계로 들어가는 것을 막아줍니다. 다만 실제 렌즈의 배치와 구조는 용접건 모델에 따라 차이가 있을 수 있습니다.
2. 시준렌즈｜QBH 쪽에서 레이저 빛을 정리하는 렌즈
시준렌즈는 QBH를 통해 들어온 레이저 빛이 용접건 내부 광학계로 전달될 수 있도록 빛을 평행광에 가깝게 정리해 주는 역할을 합니다. 이번에 확인한 시준렌즈 규격은 D16×5, F60이며, 실제 장비에서는 QBH 쪽에 가까운 위치에 장착되어 있습니다. 시준렌즈에 오염이나 손상이 생기면 이후 광학계로 전달되는 빛의 상태가 불안정해질 수 있으므로 점검 시 표면 오염과 손상 여부를 함께 확인하는 것이 좋습니다.
3. 반사렌즈｜레이저 진행 방향을 바꾸는 광학부품
사렌즈는 용접건 내부에서 레이저 빛의 진행 방향을 바꾸는 역할을 합니다. 핸드헬드 레이저 용접건은 내부 구조상 레이저가 곧게만 진행하지 않고 여러 광학부품을 거쳐 노즐 방향으로 전달되기 때문에, 반사렌즈의 상태가 중요합니다. 표면에 오염이나 손상이 생기면 레이저 전달 효율과 빔 상태에 영향을 줄 수 있어 점검 시 오염, 변색, 손상 여부를 확인하는 것이 좋습니다.
4. 초점렌즈｜레이저를 용접점에 모아주는 렌즈

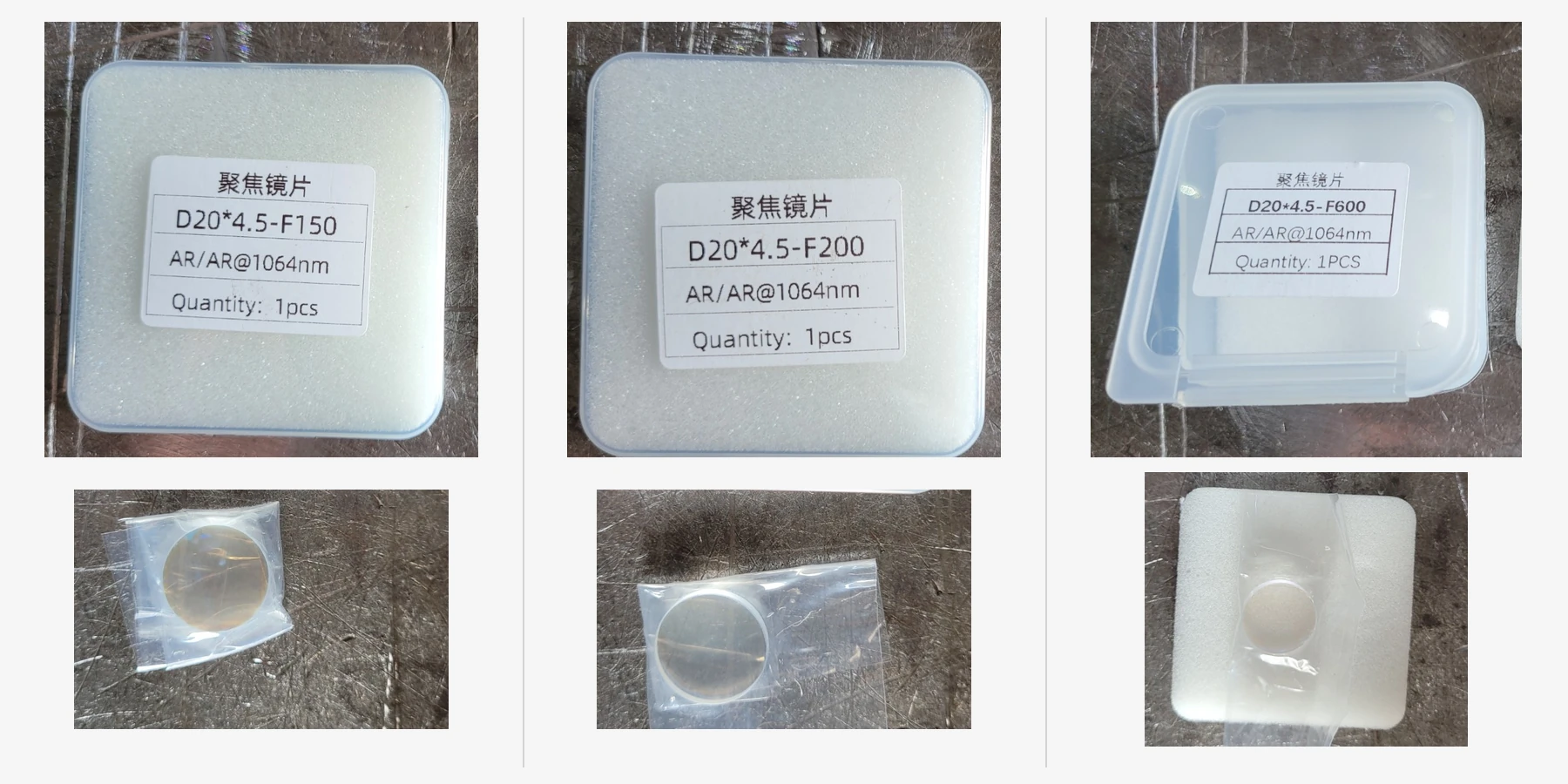

초점렌즈는 시준과 반사를 거친 레이저 빛을 실제 용접점에 집중시키는 역할을 합니다. 이번에 확인한 초점렌즈는 D20×4.5 규격이며 F150, F200, F600처럼 초점거리가 다른 제품이 있습니다. 초점거리가 달라지면 빔이 모이는 위치와 작업 특성이 달라질 수 있으므로 장비와 용접건 사양에 맞는 렌즈를 사용하는 것이 중요합니다. 초점렌즈에 오염이나 손상이 생기면 출력이 정상이어도 용접부에 전달되는 에너지 상태가 불안정해질 수 있어 주기적으로 상태를 확인하는 것이 좋습니다.
5. 보호렌즈｜스패터와 이물질로부터 내부 광학계를 보호하는 렌즈

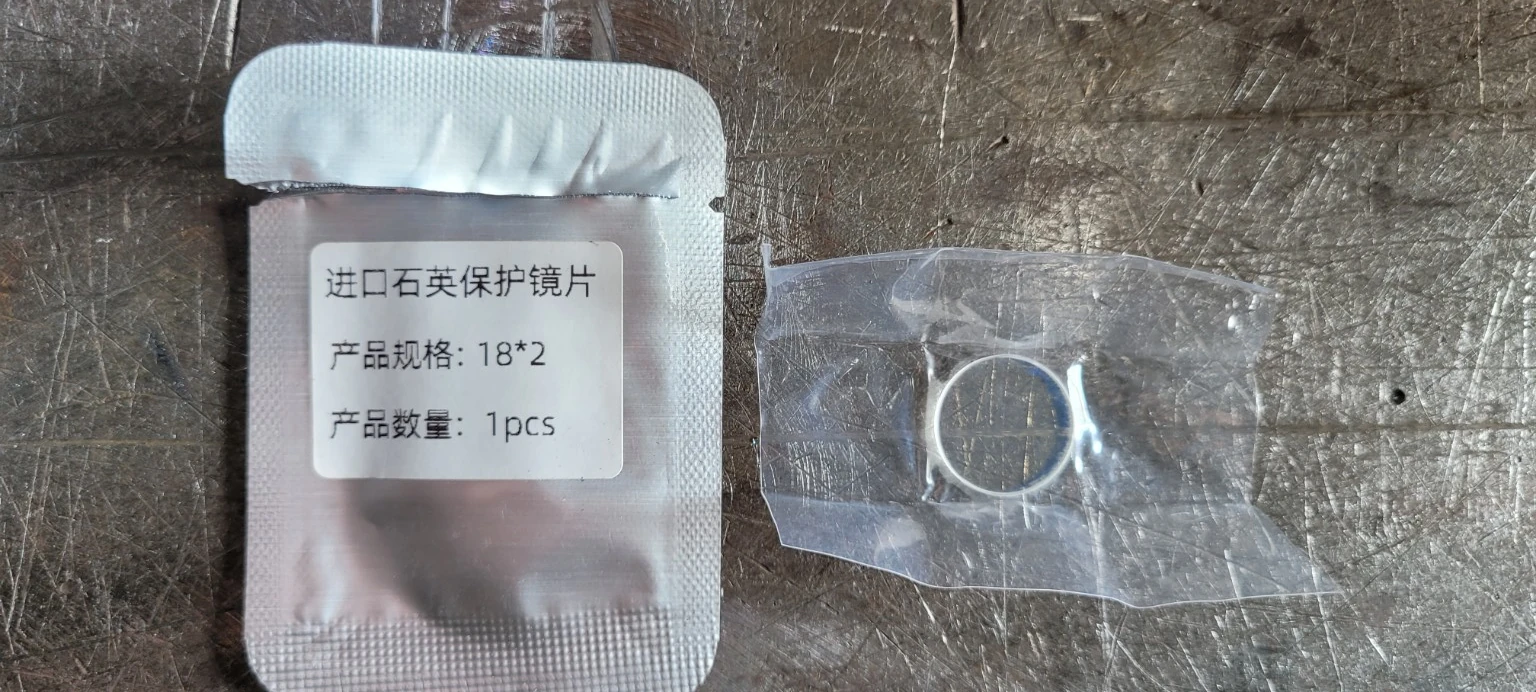

보호렌즈는 노즐과 가까운 앞쪽에 위치하며, 용접 중 발생하는 스패터와 미세한 연기, 먼지 등 각종 이물질이 내부 광학계로 들어가는 것을 막아주는 역할을 합니다. 보호렌즈는 오염에 가장 먼저 노출되는 부품 중 하나이기 때문에 표면에 변색, 그을음, 이물질 부착 또는 손상이 있는지 자주 확인하는 것이 좋습니다.
6. 렌즈 재질｜석영계 재질이 많이 쓰이는 이유
레이저 용접기에 사용하는 렌즈 중에는 석영계 재질이 많이 쓰입니다. 석영계 렌즈는 레이저 빛을 잘 통과시키고 열에도 비교적 강해서 보호렌즈나 각종 광학렌즈 재질로 사용됩니다. 현장에서는 재질 이름보다 초점렌즈, 시준렌즈, 보호렌즈처럼 용도와 위치로 구분해서 부르는 경우가 더 많습니다.
7. 렌즈 점검과 교체할 때 확인할 점
렌즈를 점검할 때는 먼저 표면에 먼지나 스패터 자국, 그을림, 변색, 찍힘이 있는지 확인합니다. 보호렌즈처럼 오염에 자주 노출되는 부품은 상태를 자주 보는 것이 좋고, 초점렌즈나 시준렌즈는 분해할 때 먼지가 들어가지 않도록 주의해야 합니다. 렌즈를 교체한 뒤에는 장착 방향과 위치가 제대로 맞는지 확인하고(보호렌즈는 방향없음), 초점 위치와 용접 상태도 다시 점검하는 것이 좋습니다.
8. 현장에서 렌즈를 관리할 때 기억할 점
렌즈는 작은 오염이나 손상도 용접 상태에 영향을 줄 수 있기 때문에 문제가 생긴 뒤에만 보는 것보다 평소에 자주 확인하는 것이 좋습니다. 특히 보호렌즈는 가장 먼저 오염되는 부품이라 자주 점검하고, 초점렌즈와 시준렌즈는 분해할 때 손으로 표면을 직접 만지지 않도록 주의합니다. 렌즈를 교체한 뒤에는 바로 용접하기보다 초점 위치와 빔 상태가 정상인지 먼저 확인한 뒤 작업하는 것이 안전합니다.
